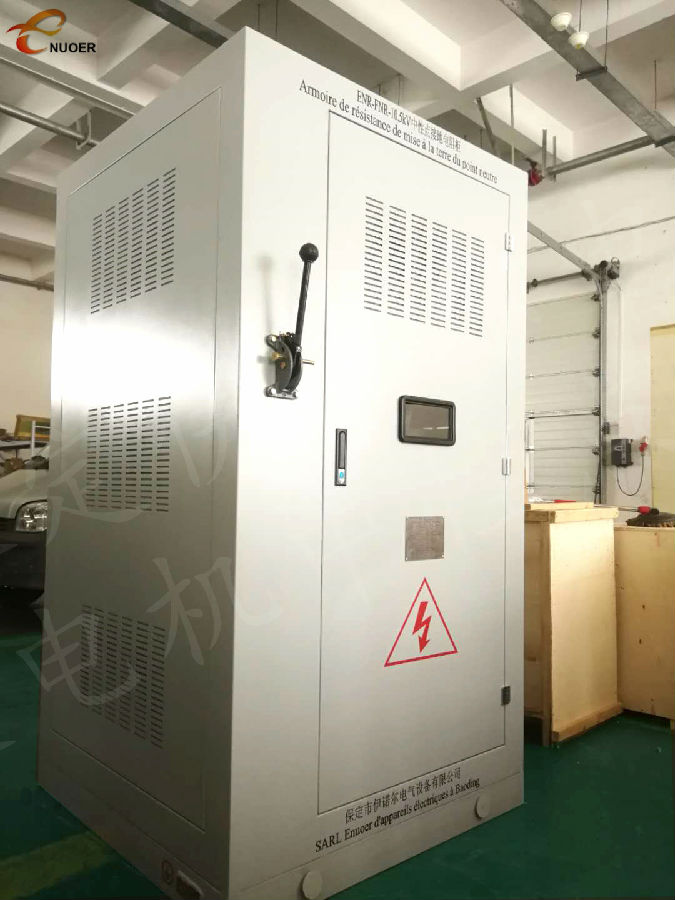

接地變壓器在發電機中性點接地電阻柜中的作用
經常有的詢價客戶會問,你們的發電機電阻柜,有的不含接地變壓器,有的含有接地變壓器;那么接地變壓器的作用是什么?
當發電機的電容電流稍大時,為了避免在發電機接地故障時產生工頻過電壓損壞電機絕緣,需要在發電機中性點加上一個電阻,利用電阻的阻尼作用來降低過電壓,限制接地電流。發電機單相接地時,中性點對地的電壓為相電壓,一般都在幾千伏或者十幾千伏,這樣就要求這個電阻比較大,從經濟上來說花費較高;一般不采取將一個高電阻直接接到發電機中性點與大地之間這個方式;而是用一個小電阻和一臺接地變壓器組合的方式。接地變壓器的一次側接在中性點與地之間,二次側接上一個小電阻即可。根據公式,一次側呈現的阻抗等于二次側電阻乘以變壓器變比的平方,所以有接地變壓器,可以用一個小電阻來發揮一個高電阻的作用.
發電機接地的時候,中性點對地有電壓,這個電壓等于就加在了接地變壓器的一次側,那么二次側自然能感應出一個電壓,這個電壓可以做為發電機接地保護的判斷依據,即可以用接地變壓器抽取零序電壓。該變壓器一次繞組額定電壓為發電機相電壓X1.05,二次繞組的額定電壓為100V,將電阻接在二次繞組上,100V的電阻容易做到,雖然經過變壓器變比,接點電流大了,但是由于發電機接地故障后應當立即跳閘停機,所以電流持續時間不會太長,其熱效應不是很大,所以沒有問題。同時,從二次側繞組100V引出作為發電機接地故障保護動作電源,出現100V電壓就是意味著發電機發生單相接地故障了。
所以,加單相接地變的作用,是為了讓成套產品抗沖擊能力加強,性能穩定
